Ano ang isang Winch Control Cable? Istraktura, Mga Detalye at Paggamit

Direktang sagot: Ang winch control cable ay isang reinforced, multi-core cable na idinisenyo upang makaligtas sa patuloy na pag-ikot sa paligid ng isang drum habang nagdadala ng kapangyarihan ng motor at mga signal ng kontrol sa parehong oras. Hindi tulad ng isang karaniwang control cable, pinagsasama nito ang isang high-tensile strength member, isang anti-torsion braid, at isang abrasion-resistant na jacket upang ang mga conductor sa loob ay hindi kailanman mag-stretch, twist, o crack sa panahon ng libu-libong paikot-ikot na cycle.

Ano ang Nagtatakda ng Winch Cable Bukod sa Regular na Control Cable

Ang isang winch ay nakaupo sa punto kung saan nagtatagpo ang mekanikal na puwersa at kontrol ng kuryente. Sa tuwing umiikot ang drum, ang cable na nagpapakain dito ay nauunat, pinipilipit, at kinakaladkad sa mga roller, at kailangan nitong patuloy na gawin ito nang maraming taon nang hindi nawawala ang integridad ng signal. Iyon ang dahilan kung bakit mahalaga ang mechanical reinforcement tulad ng kalidad ng conductor. Ang cable na binuo para sa fixed installation ay mabilis na mapagod sa environment na ito, habang ang isang purpose-built winch control cable ay inengineered mula sa gitna palabas upang sumipsip ng puwersa ng paghila bago ito umabot sa tanso.

Sa pagsasagawa, nangangahulugan ito na ang cable ay hinuhusgahan ng mas kaunting rating ng boltahe nito lamang at higit pa sa kung paano ito kumikilos sa ilalim ng paulit-ulit na baluktot, malamig na pagkabigla, at presyon ng drum. Ang isang cable na may rating na -60 degrees Celsius hanggang 200 degrees Celsius, halimbawa, ay inaasahang mananatiling flexible sa isang offshore deck sa taglamig at matatag sa isang crane boom sa direktang sikat ng araw sa tag-araw nang hindi tumitigas o lumalambot ang jacket.

Sa Loob ng Cable: Reinforcement at Material Choices

Ipinapakita ng sumusunod na breakdown kung paano tinutugunan ang bawat kinakailangan sa pagganap sa istruktura, sa halip na sa pamamagitan lamang ng pag-upgrade ng insulation.

Kinakailangan	Istruktural na Solusyon	Resulta
Ang tensile load sa drum	Central aramid o steel strength member	Pinipigilan ang mga konduktor ng tanso mula sa pag-unat sa ilalim ng paghila
Paikot-ikot habang umiikot	Aramid o polyester torsion-balanced na tirintas	Pinapanatili ng mga konduktor ang kanilang posisyon sa pagkakahiga sa mga pulley
Malamig na klima flexibility	Silicone rubber o espesyal na TPU jacket	Nananatiling pliable hanggang -60 degrees Celsius
Friction sa drum at rollers	Binagong fluoroplastic na panlabas na layer	Lumalaban sa abrasyon sa libu-libong cycle
Langis, tubig-alat, pagkakalantad sa kemikal	Fluid-resistant sheath compound	Pinipigilan ang pamamaga at kaagnasan ng jacket

Bakit Ang Patuloy na Pag-ulog ang Pinakamahirap na Pagsubok na Hinaharap ng Cable

Pagkontrol ng Torsion sa pamamagitan ng mga Braided Filler

Ang bawat pambalot sa paligid ng isang drum ay nagpapakilala ng isang maliit na puwersa ng pag-twist. Kapag hindi pinamamahalaan, ang puwersang iyon ay nag-iipon at nagiging sanhi ng paglipat ng mga konduktor sa labas ng posisyon, isang failure mode na kilala bilang bird-caging. Ang isang textile braid na inilagay sa pagitan ng inner core at outer sheath ay nagsisilbing torsion buffer, na namamahagi ng twisting load nang pantay-pantay upang ang panloob na layup ay mananatiling eksakto kung saan ito na-extruded, cycle pagkatapos cycle.

Fine-Stranded Tinned Copper Conductors

Ang pagpili ng konduktor ay mahalaga tulad ng dyaket. Ang Class 5 o Class 6 na fine-stranded na tinned copper ay nagbibigay sa mga indibidwal na wire strands ng sapat na kalayaan na mag-slide laban sa isa't isa sa panahon ng baluktot, na nagpapababa ng panloob na stress at nagpapahaba ng flex life. Ang tinning ay nagdaragdag din ng isang layer ng corrosion resistance na mahalaga sa mga kapaligiran na puno ng asin o mahalumigmig, kung saan ang hubad na tanso ay mag-ooxidize at magpataas ng resistensya sa paglipas ng panahon.

Mga Kaugnay na Produktong Cable na Mataas ang Pagganap

Ang mga winch control cable ay nagbabahagi ng mga diskarte at materyales sa pagmamanupaktura sa ilang iba pang mga cable sa aming mataas na temperatura at nababaluktot na hanay ng cable. Nasa ibaba ang mga kaugnay na produkto na binuo sa parehong mga prinsipyo ng reinforcement at insulation.

Winch Control Cable Industrial Flexible Cable

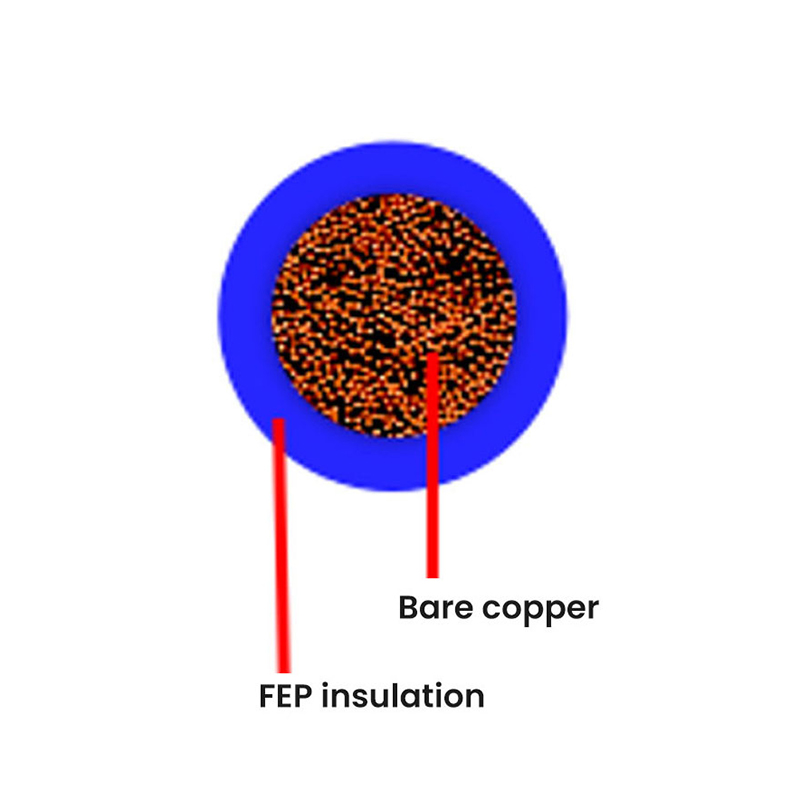

AF200-X FEP Teflon Wire Mataas na Temperatura Cable

AF250 PFA Teflon Wire Mataas na Temperatura Cable

AFR250 PTFE Teflon Wire Mataas na Temperatura Cable

AGR Silicone Rubber Wire Mataas na Temperatura Cable

Kung Saan Nagagamit ang Mga Kableng Ito

01 Maritime at offshore deck: deck winches at ROV tethers na dapat lumaban sa mataas na hydrostatic pressure at tuluy-tuloy na pagkakalantad sa tubig-alat.
02 Pagmimina at construction hoists: tower crane at hoist system na tumatakbo sa dust-heavy, abrasive na mga kondisyon.
03 Mga kagamitang pang-emergency sa pagsagip: mga kontrol sa hagdan ng fire truck at mga mountain rescue winch na hindi dapat mabigo sa ilalim ng karga.
04 Geophysical exploration: mga seismic winch cable na ginawa para sa malalayong polar o disyerto na klima na may matinding pagbabago sa temperatura.

Pagpili ng Tamang Winch Cable para sa Iyong Kagamitan

Apat na salik ang tumutukoy kung ang isang winch cable ay tatagal sa inaasahang buhay ng serbisyo nito sa halip na mabibigo nang maaga sa drum:

Minimum na winding radius: lumalampas sa inirerekomendang radius, karaniwang 8 hanggang 10 beses ang panlabas na diameter ng cable, ay naglalagay ng labis na strain sa panlabas na pagkakabukod at nagpapaikli sa buhay ng serbisyo. Kumpirmahin ang diameter ng drum laban sa rating ng tagagawa ng cable bago i-install.

Saklaw ng temperatura ng operating site: ang isang cable na na-rate lamang para sa karaniwang panloob na paggamit ay pumutok sa polar o mataas na altitude na mga kondisyon. Itugma ang materyal ng jacket sa aktwal na mga seasonal extremes na makikita ng equipment.

Pinagsamang kapangyarihan at mga pangangailangan ng signal: Ang mga composite hybrid na disenyo ay maaaring magdala ng mga motor power core kasama ng mga shielded signal pairs o fiber optics sa isang reeling cable, na iniiwasan ang pangangailangan para sa dalawang magkahiwalay na linya sa parehong drum.

Mga kinakailangan sa sertipikasyon: para sa mga proyektong cross-border, kumpirmahin na ang cable ay nagdadala ng mga sertipikasyong kinakailangan sa patutunguhang merkado, gaya ng UL, CE, CCC, o RoHS, kasama ng ISO9001 o IATF16949 na sertipikasyon sa pagmamanupaktura.

Mga Madalas Itanong

Ano ang layunin ng miyembro ng central strength?

Ang miyembro ng gitnang lakas, kadalasang aramid fiber o bakal, ay sumisipsip ng tensile pulling force mula sa drum. Kung wala ito, ang puwersang iyon ay dadalhin mismo ng mga konduktor ng tanso, na iuunat ang mga ito, binabawasan ang epektibong wire gauge, at pinapataas ang resistensya ng kuryente hanggang sa mabigo ang cable.

Maaari bang manatiling flexible ang isang winch cable sa mga sub-zero na kondisyon?

Oo, kapag ang jacket ay ginawa mula sa dalubhasang silicone rubber kaysa sa karaniwang PVC. Ang mga winch cable na may silicone-jacketed ay nananatiling pliable hanggang sa humigit-kumulang -60 degrees Celsius, habang ang PVC o karaniwang rubber jacket ay tumitigas at pumuputok sa mas banayad na temperatura.

Maaari bang pagsamahin ang mga linya ng kuryente at signal sa isang winch cable?

Oo. Ang mga composite na disenyo ng cable ay nagsasama ng mga power core na may shielded signal pairs o fiber optic na elemento sa loob ng isang high-tensile jacket, na nagbibigay ng parehong motor power at sensor ng feedback sa pamamagitan ng iisang reeling line sa halip na dalawa.

Bakit mahalaga ang diameter ng drum para sa buhay ng cable?

Ang pag-ikot ng cable sa paligid ng drum na mas maliit kaysa sa na-rate na minimum na radius nito ay nagbibigay-diin sa panlabas na pagkakabukod sa bawat cycle. Ang mga kable na idinisenyo gamit ang mga extra-flexible na fine-stranded na conductor ay kayang tiisin ang mas mahigpit na diameter ng drum habang umaabot pa rin sa mahabang buhay ng baluktot.
